绘制工艺流程图
创建流程

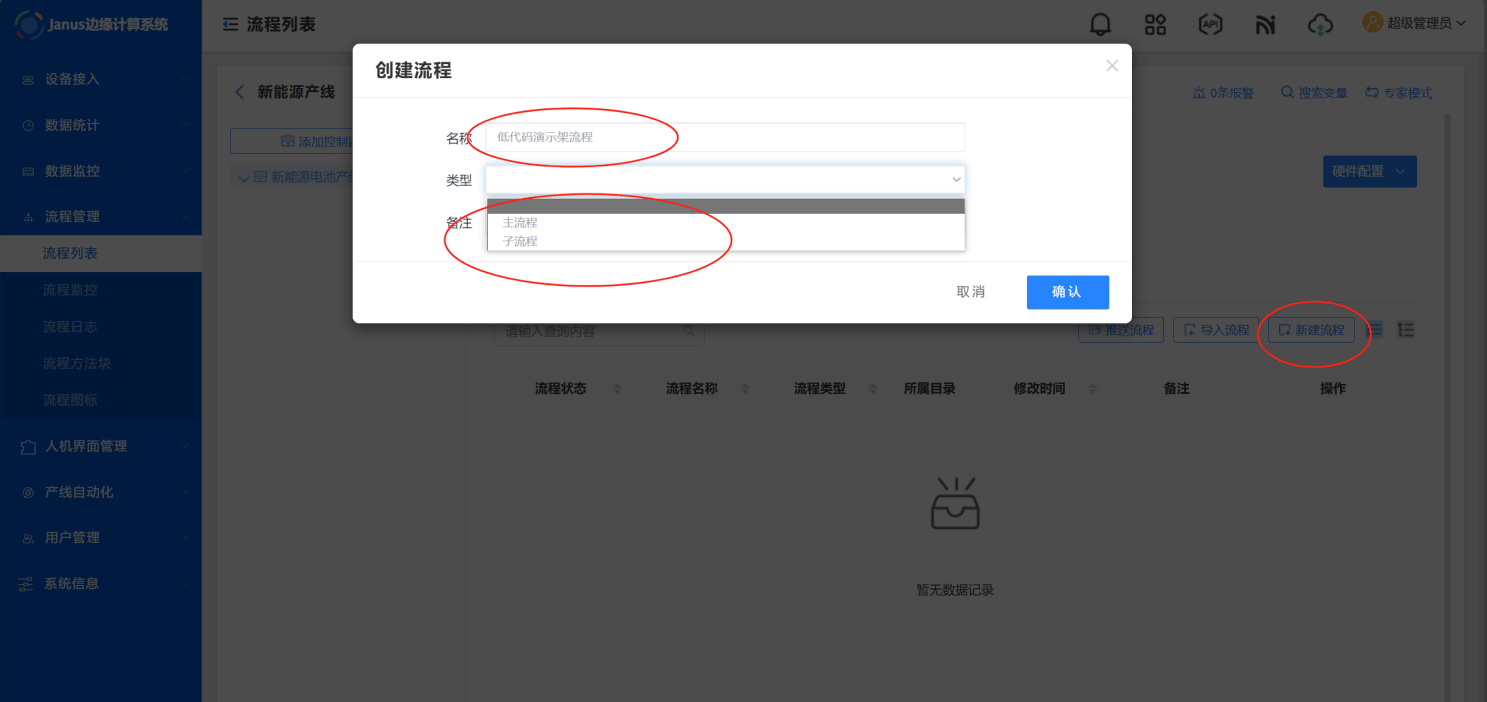

完成配置控制器资源并且配置文件生成并下发成功，完成配置定义变量ID表之后，就可以创建流程，点击新建流程，输入流程名称并选择类型，如下图所示：
- 使用云平台边缘计算管理界面，创建流程。该工具的菜单入口路径通过访问地址(请用谷歌浏览器或微软Edge浏览器访问)，输入相关的账号和密码即可登录云平台边缘计算系统。
- 在创建流程编辑界面，名称为流程名称，类型即流程图的类型分为主流程和子流程图两种。在主控制系统运行时，系统的主程序和子程序是同时进行的。子流程可以嵌套在主流程里执行，而主流程不可以嵌套在子流程执行。
- 流程分组可以把新建的流程放在相应的项目下，方便查找以及编写。
- 备注为选填，可以根据实际需要填写，也可以放空不填。
备注
设备运行时只需导出主流程并配置其执行参数，子流程会随主流程一并导出，无需单独操作。
流程局部变量用法
局部变量主要是可以做成模版子流程，子流程里面的变量都是局部变量，都是独立的，方便做成模版使用。
示例操作步骤如下：

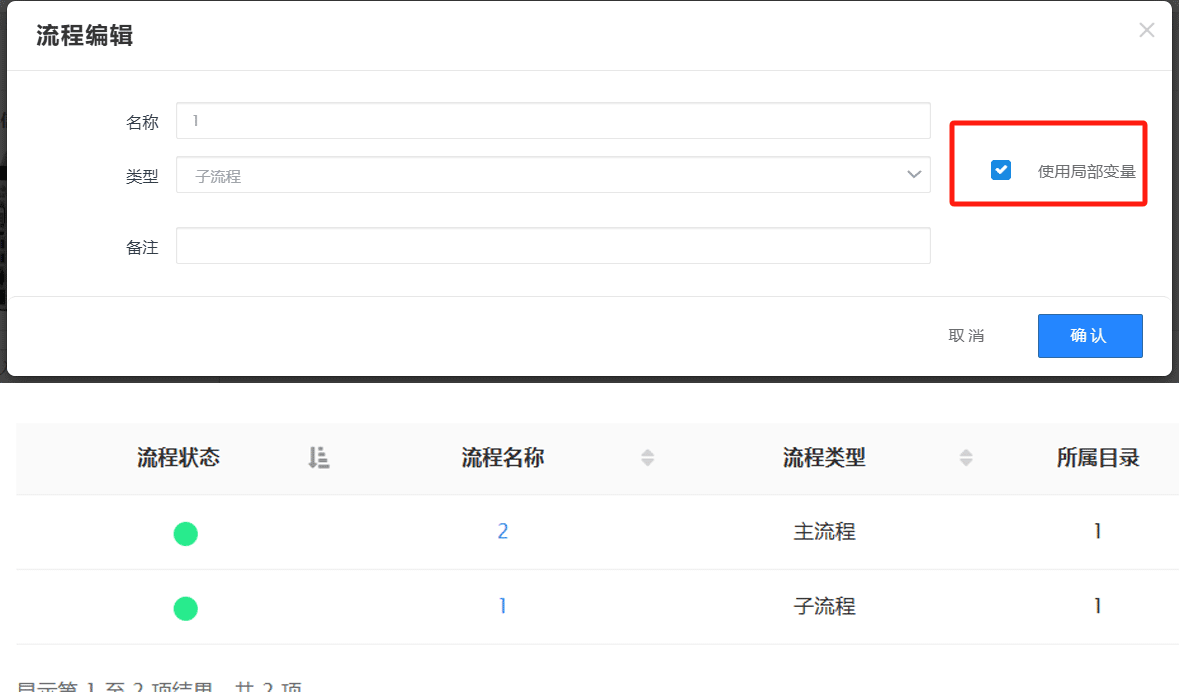

- 创建一个子流程（勾选使用局部变量），再创建一个主流程多次调用这个使用局部变量的子流程。

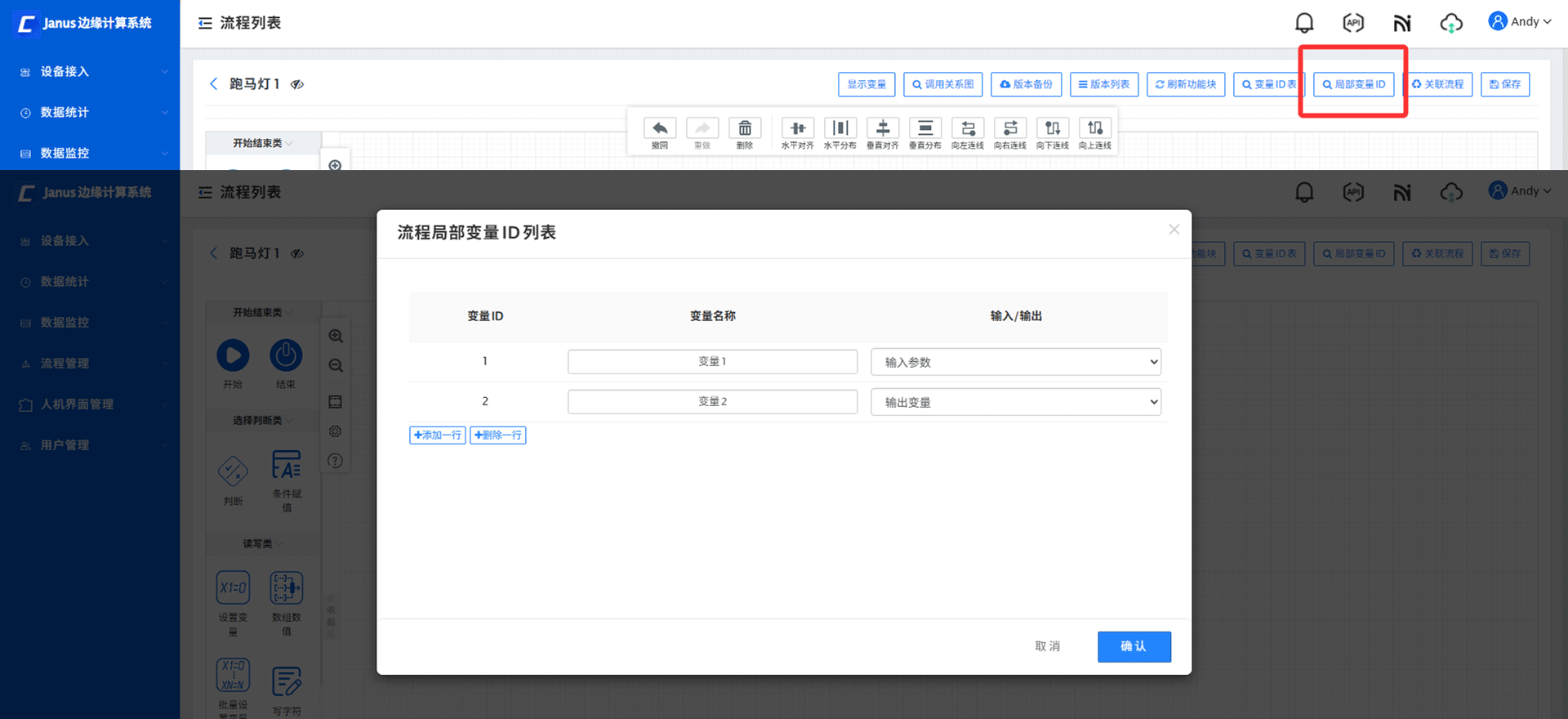

- 定义局部变量：定义1个输入参数
输入1和1个输出参数输出2

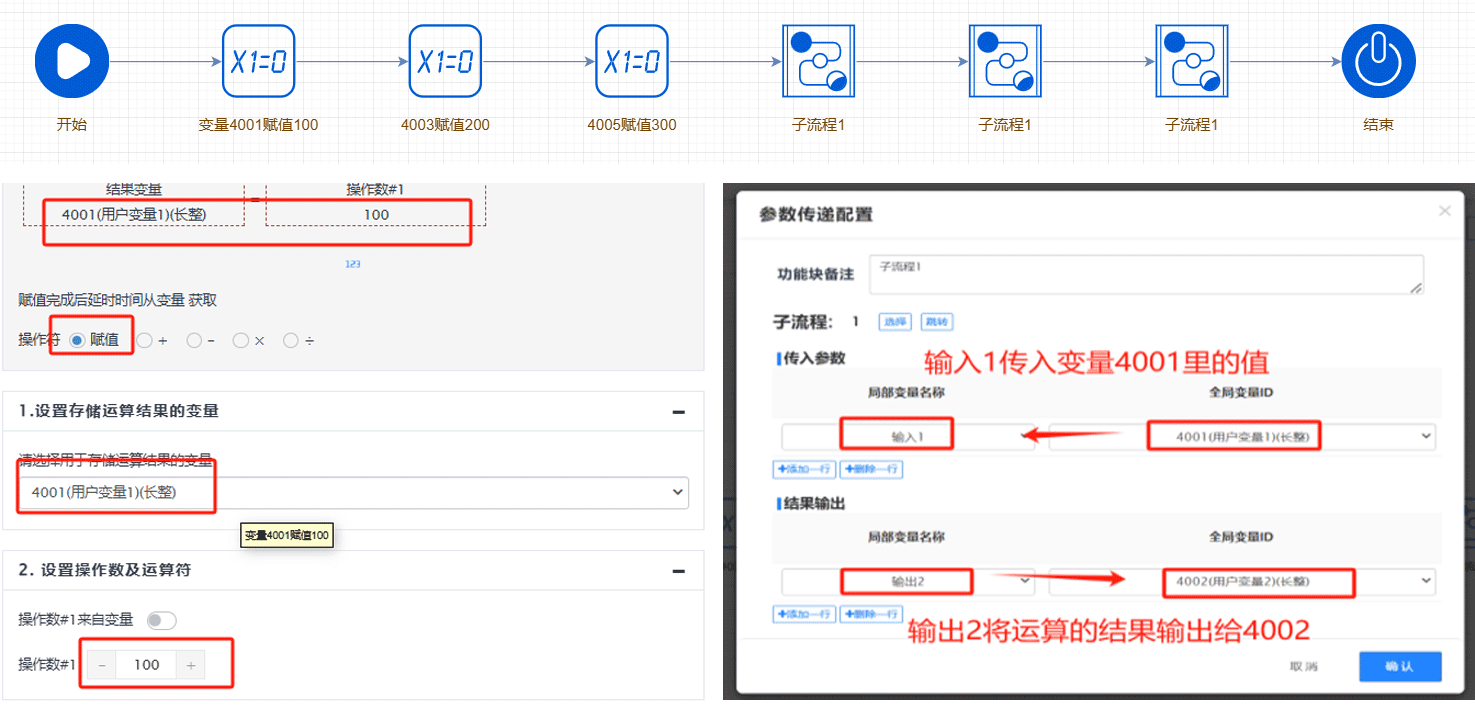

- 主流程：将变量
4001，4003，4005分别赋值100，200，300，然后通过取局部变量功能的子流程把前面三个变量分别加100后输出给4002，4004，4006。

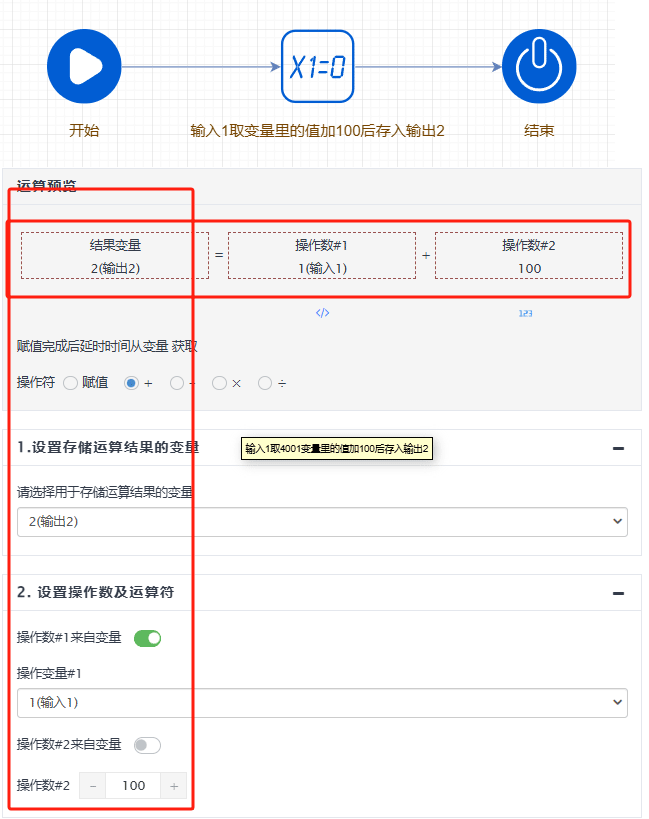

- 子流程：运算存放结果的变量选择局部变量
输出2，操作数1#来自局部变量输入1，操作数2#为100。

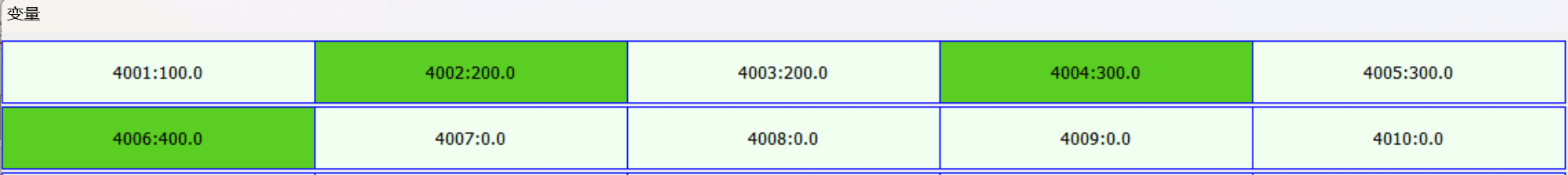

最终运行结果如下：
