流程监控
绘制工艺流程图并下载至控制系统后，启动控制系统，即可通过流程监控功能对工艺流程进行监控调试，协助自动化工程师验证其是否符合实际生产需求。
前置设置
流程监控用于在Jauns系统上观察对应流程的工作进度，流程运行进度。在进行流程监控时需要对监控的变量ID，下发流程配置等一系列操作。

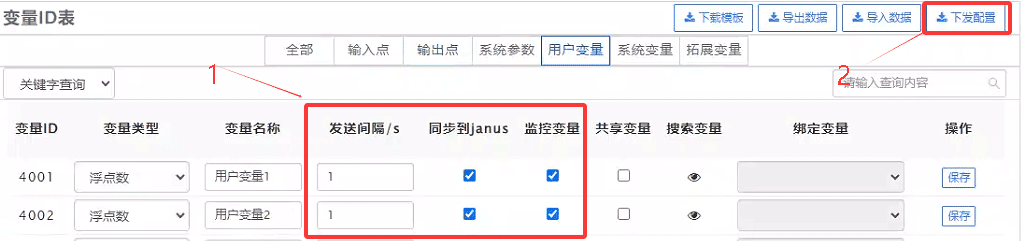

- 在进行监控流程之前需要设备变量ID表。①红框里面
发生间隔时间>0即可，并勾选同步janus和监控变量。②设置好后点击下发配置。

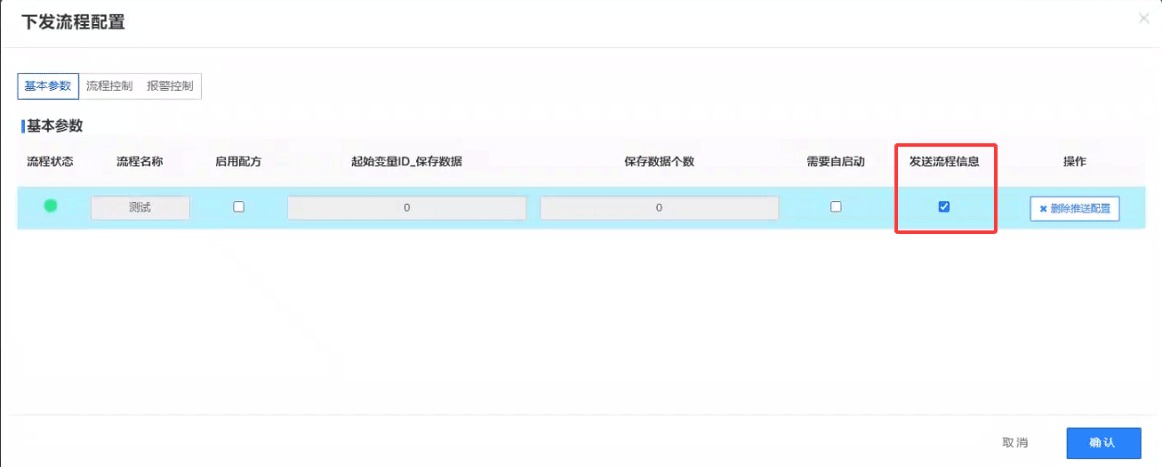

- 下发流程时勾选
发送流程信息即可完成流程监控的前置配置，如图所示：

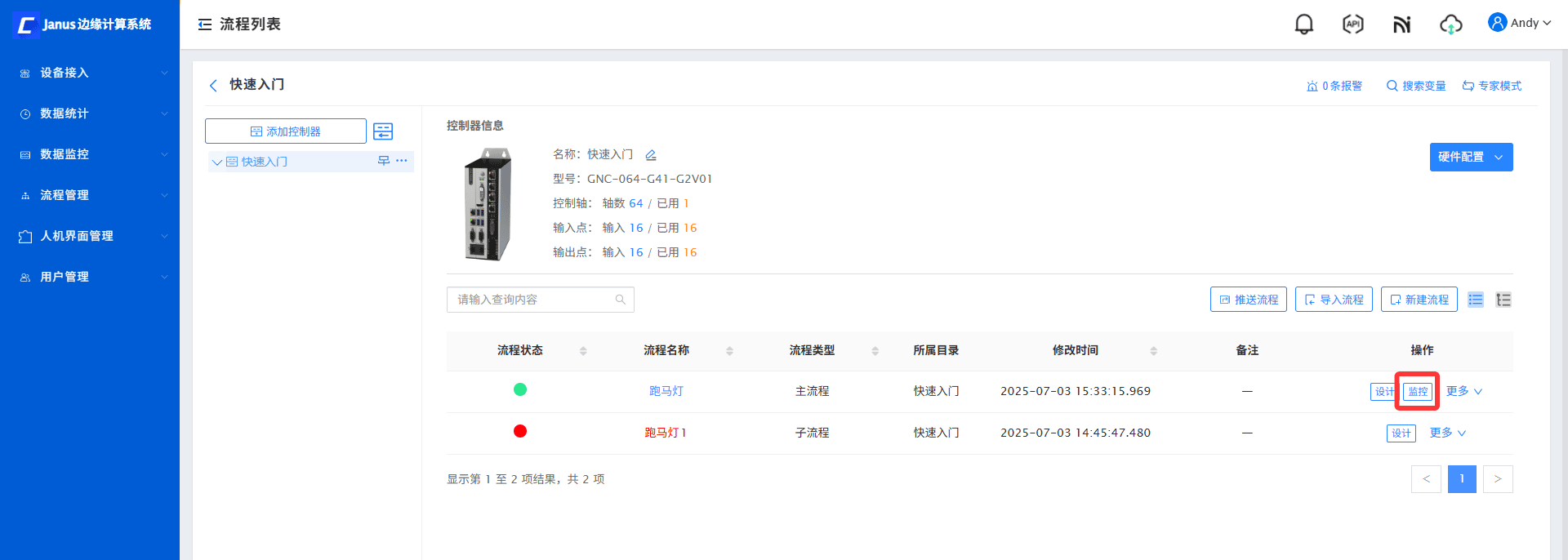

- 在完成前面的步骤后，可以返回流程列表中找到对应想要监控的流程图，点击
监控按钮进入对应的流程监控页面(如果想看子流程要从对应的主流程中进入)。流程列表进入如下图：
流程监控界面

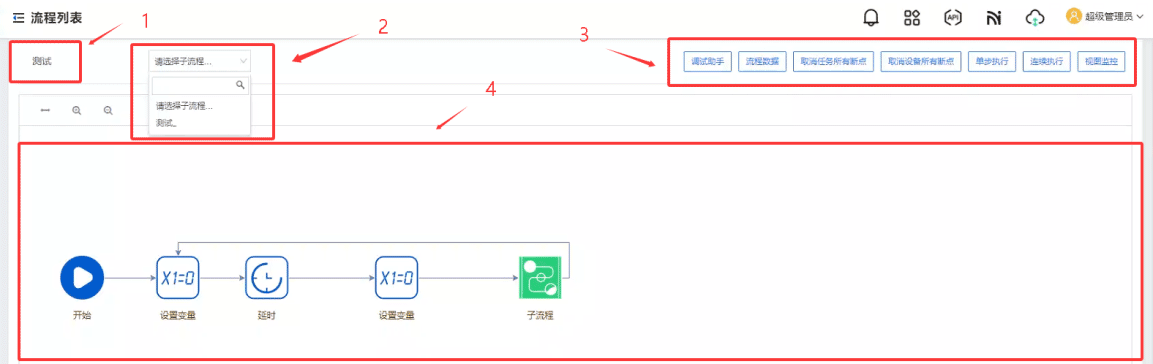

如下图所示，监控页面中分为4个功能区：
- 主流程名称：在监控子流程时点击主流程名字可以返回主流程监控；
- 子流程选择：可选择要监控的子流程；
- 监控功能块区域：用于对流程监控的操作；
- 流程显示区域：显示当前监控的流程。
监控功能块介绍
断点
断点用于流程执行中需要在对应的流程步骤上进行测试使得在流程跑到对应的功能块上停止运行。

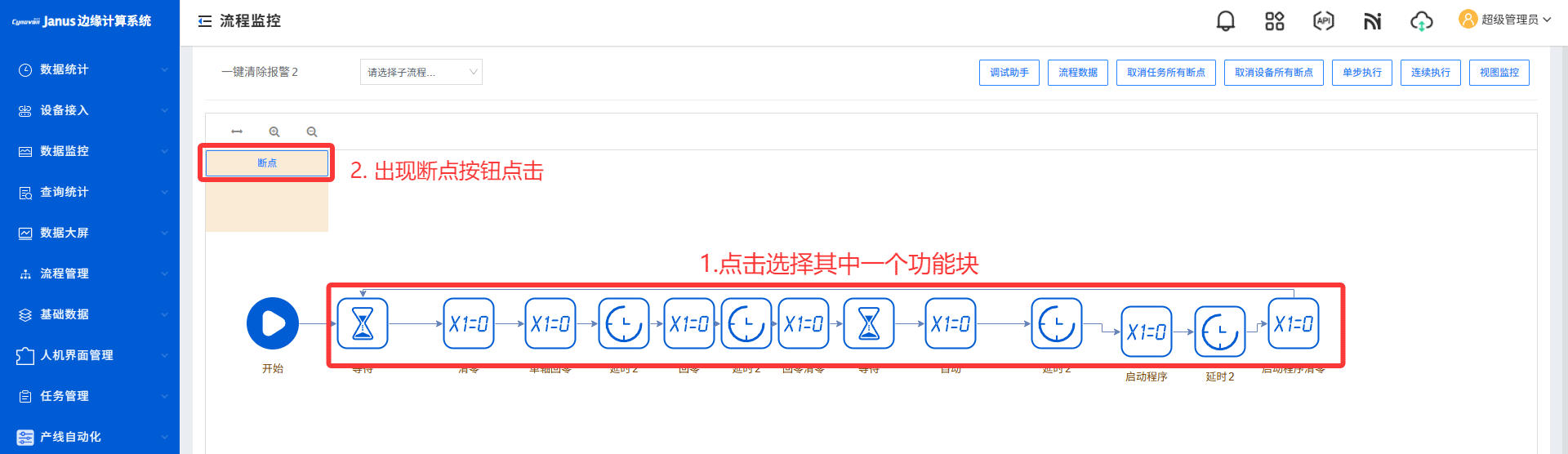

如下图，点击需要添加断点的功能块，出现断点按钮，点击功能块会变成橙色，表示该功能块执行完成后停止。
同理再次点击，出现取消断点按钮可取消断点。
调试助手
监控流程的调试助手与低代码调试助手一致。可通过调试助手功能来实现对低代码调试助手的轴，IO，以及监控功能的控制。
如上图，显示在调试助手上启动了IO在低代码调试助手的IO控制中，对应的IO也启动起来。
数据监控
监控变量，可观察变量的变化，如下图：

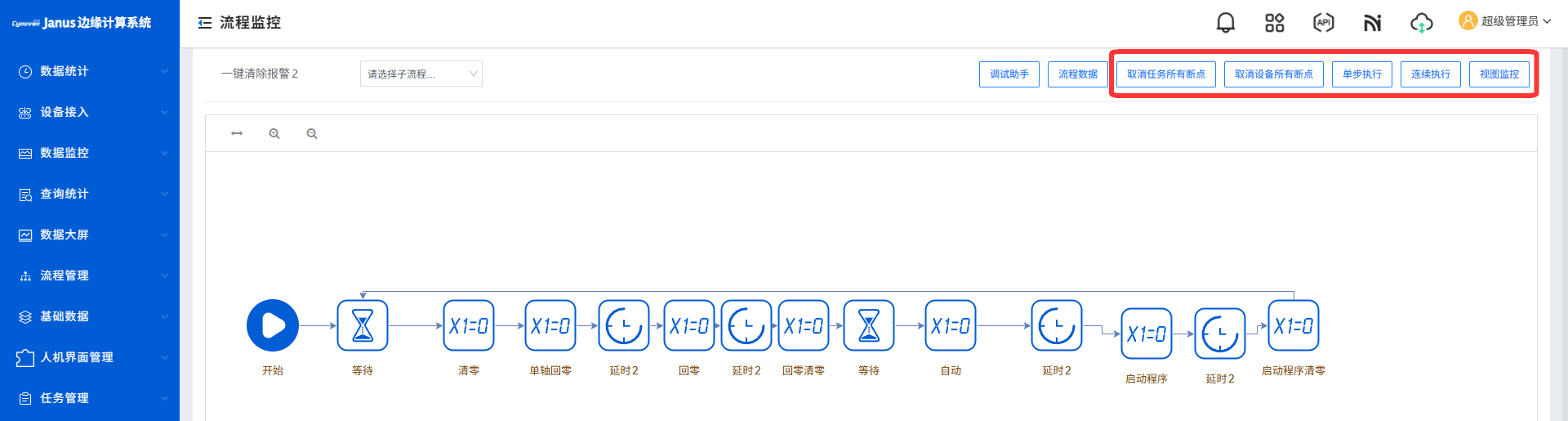

其他调试控制
- 取消任务所有断点：监控当前流程中包括子流程的断点全部取消；
- 取消设备所有断点：当前设备下监控流程中的所有断点取消；
- 单步执行：只执行下一步；
- 连续执行：持续执行，直到断点处停下；
- 视图监控：更直观的显示当前主流程使用的子流程。
