控制下发组件

组件简介

组态开发界面组件库提供了一系列用于向设备控制器发送操作指令的交互组件。

相关组件简介如下：

组件名	描述	交互特性
输入框	支持用户输入特定数值并发送至控制器	键盘输入 + 即时提交
控制按钮	点击时触发预设指令值下发	瞬时操作 + 值预配置
滑块输入	通过拖拽滑块在设定范围内发送连续数值指令	动态调节 + 范围限定
自锁开关	双态切换组件（开/关），点击后保持状态直至下次操作	状态保持 + 双向指令映射
关联下发	可关联多个控制组件实现批量指令下发	组件联动 + 同步执行
下拉选择	以下拉菜单形式展示预设选项，选择后触发对应指令	选项预置 + 值绑定
自回开关	(或称自复位开关)区分用户按下/松开两种状态，分别发送不同指令值	动作感知 + 双事件响应
选项组	以按钮组形式呈现多选项，选择后触发对应指令值	可视化布局 + 排他选择

共通设置

设备类型

所有控制下发组件均需先选择设备类型（数据定义集），随后可配置该数据集内的下发栏位及对应参数值。

下发时机

支持立即下发和关联下发两种模式：

• 立即下发模式将实时发送用户操作指令；
• 关联下发模式需绑定指定的关联下发组件实现协同控制。

条件属性

详情见组件通用设置-条件属性

组件使用示例

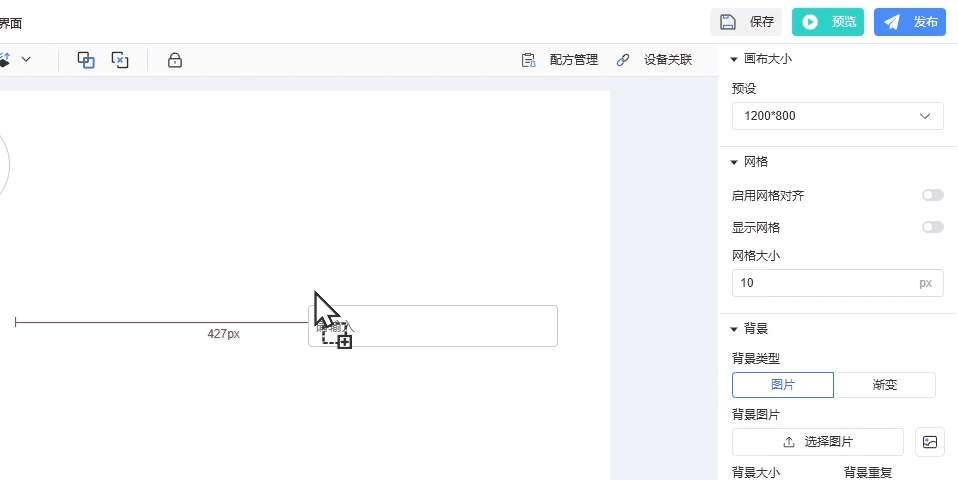

输入框

开发时需绑定指定数据栏位，支持自定义提示文本及单位显示。

控制按钮

控制按钮支持自定义显示文本，可同时配置多个目标数据栏位及其对应的下发参数值。

滑块输入

滑块输入组件支持配置数值范围（最小值/最大值）及调节步长，通过拖拽滑块即可设定或实时下发目标参数值。

自锁开关

自锁开关组件支持读写一体和读写分离两种模式：前者通过单一数据栏位同步开关状态与参数值，后者需分别绑定读取/写入数据栏位并独立设置对应参数。

关联下发

关联下发组件可绑定一个或多个组件进行点击一次即可下发。为方便识别建议先为目标输入组件进行重命名以便在关联下发组件中进行选择绑定。

下拉选择

下拉选择组件支持绑定单一数据栏位，将参数值映射为可读选项并自定义配置。

提供固定选项（当前演示）与配方组（详见配方管理）两种模式。

自回开关

自回开关组件支持为按下/松开两种操作动作独立配置参数值，实现双状态实时指令响应。

选项组

选项组组件支持绑定单一数据栏位，将参数值映射为可读选项并自定义配置。

提供固定选项（当前演示）与配方组（详见配方管理）两种模式。
