画布操作

画布是设计 HMI 界面的核心区域，支持多种视图操作。

缩放与平移​

  • 缩放：按住键盘 Ctrl 键，滚动鼠标滚轮缩放画布
  • 平移：按住鼠标中键拖拽，或按住空格键拖拽移动画布视图
  • 缩放比例：底部状态栏显示当前缩放百分比，可点击切换

网格与吸附​

  • 画布默认显示网格点辅助，帮助对齐组件
  • 拖拽组件时会自动吸附到网格节点
  • 网格大小可在工程设置中调整

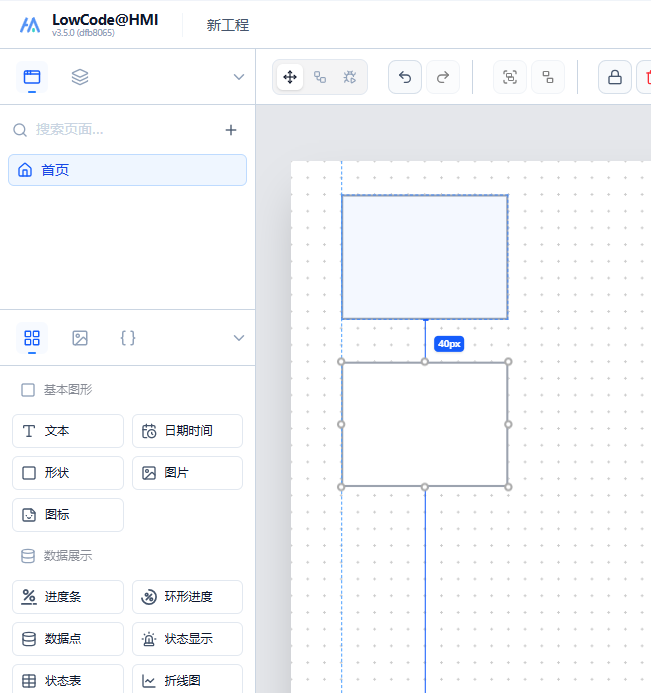

对齐辅助线​

拖拽组件时，编辑器会自动显示对齐辅助线，帮助与其他组件对齐：

  • 水平/垂直中心线对齐
  • 边缘对齐
  • 等间距分布辅助

对齐辅助线

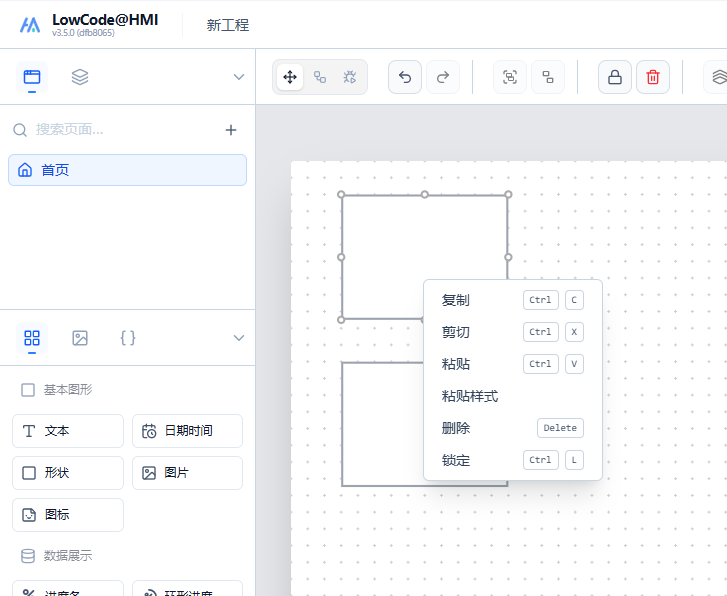

右键菜单​

在画布中右键点击组件，可弹出快捷操作菜单：

  • 复制/粘贴组件/粘贴组件样式
  • 删除组件
  • 编组/取消编组
  • 锁定/解锁

对齐辅助线

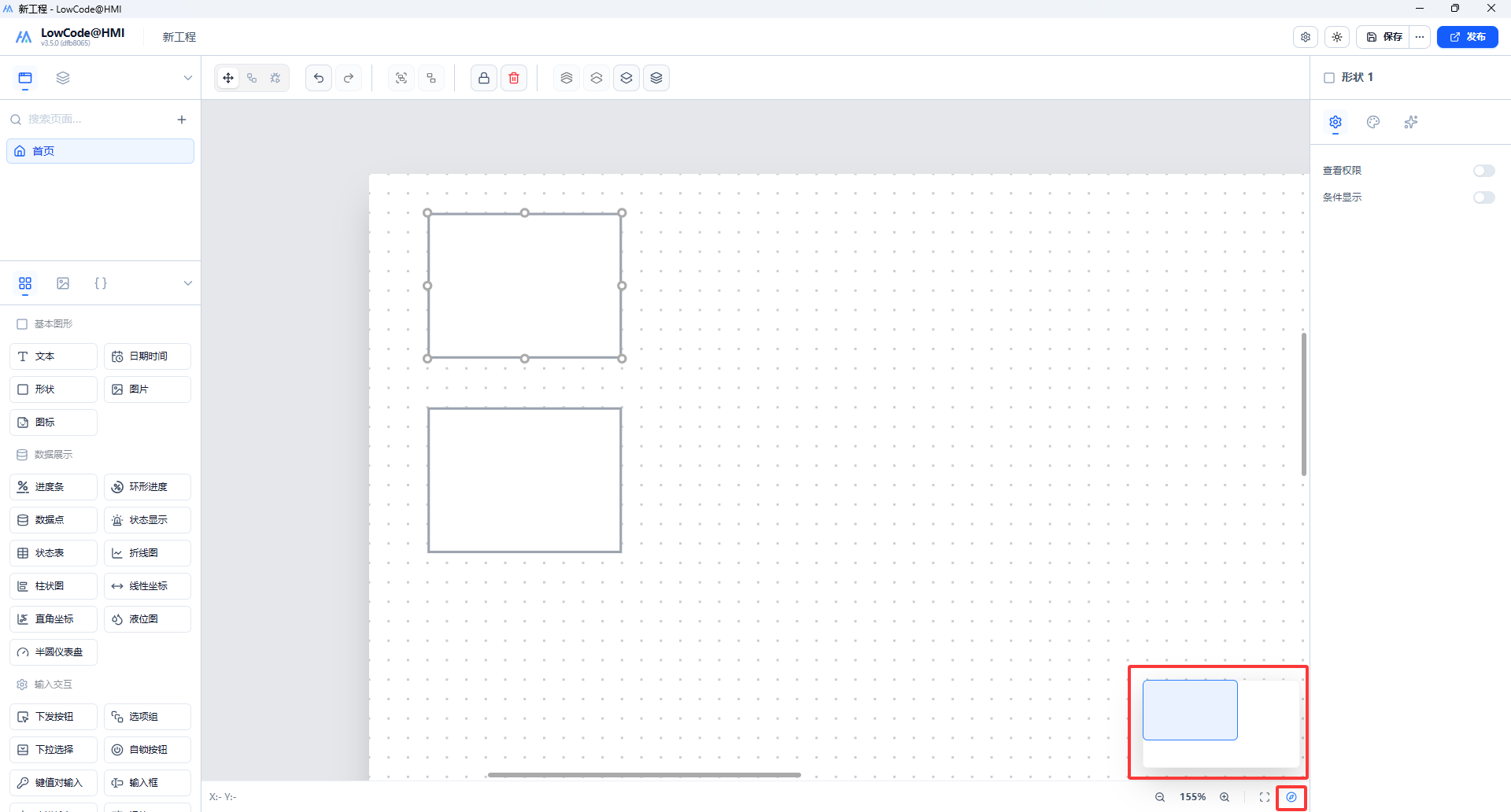

画布导航器​

画布右下角的导航器提供全局视图导航，帮助快速定位到画布的特定区域。当画布内容超出可视区域时，导航器会自动打开，显示当前视口在整体画布中的位置，方便您快速跳转。

导航器
