配方管理

配方管理用于编辑和管理设备的工艺参数组，支持在线修改配方值并保存到浏览器。

配方管理

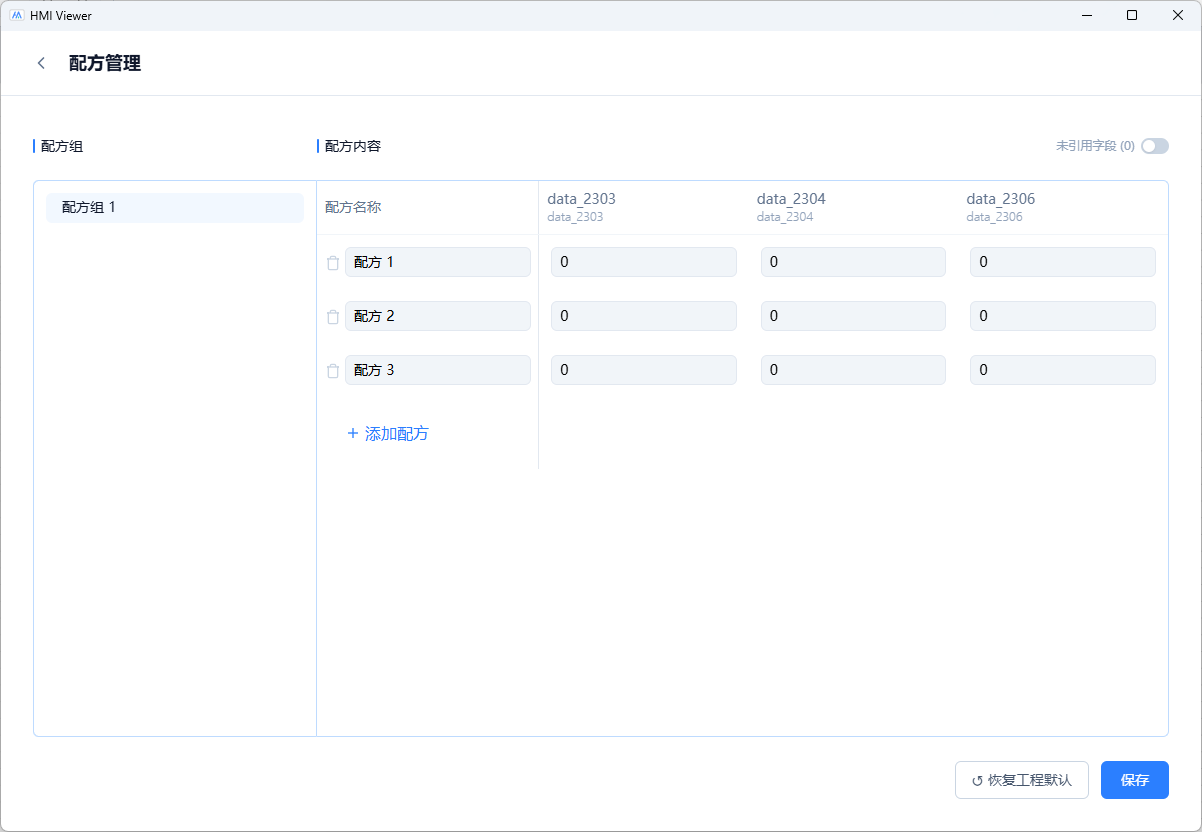

界面布局​

配方管理页面分为左右两部分：

  • 左侧：配方组列表，显示当前界面关联的所有配方组
  • 右侧：配方内容表格，显示选中配方组的详细参数

配方组​

每个界面可关联多个配方组，每个配方组包含一组工艺参数配方：

  • 点击左侧配方组名称切换查看
  • 选择配方组后右侧显示该组的配方内容表格

配方内容​

配方内容以表格形式展示：

  • 每行代表一个配方（如"配方1"、"配方2"）
  • 每列代表一个工艺参数字段
  • 表头显示字段键名和字段名称
  • 直接在表格单元格中编辑参数值
  • 支持添加新配方和删除已有配方
  • 配方名称可直接编辑

字段分类​

配方字段分为两类：

类型说明默认显示
活跃字段当前配方中实际使用的参数字段显示
未引用字段已定义但当前配方中未使用的参数字段隐藏
  • 通过表格右上角的开关可切换显示未引用字段
  • 未引用字段列以半透明样式显示，便于区分

保存与恢复​

页面底部提供两个操作按钮：

保存：

  • 将所有配方组的修改保存到本地
  • 同步更新 HMI 界面中的配方数据
  • 保存后界面中的下拉选择、选项组等配方绑定组件自动同步

恢复工程默认：

  • 将工程默认配方行的值恢复为首次导入时的初始值
  • 用户新增的配方行不受影响
  • 未引用字段的值不受影响
